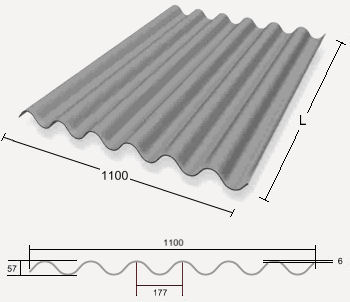

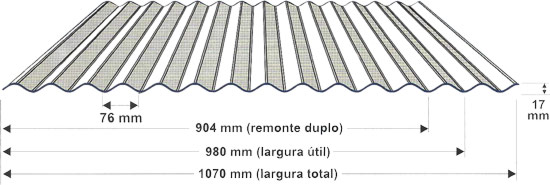

Esta página descrever a construção de uma "máquina" para fazer telhas induladas semelhantes às telhas de fibrocimento, fabricadas em tempo pela "Lusalite - Sociedade Portuguesa de Fibrocimento, S.A.R.L.", ou as telhas de chapa de zinco.
A ideia surgiu da necessidade de fazer telhas de zinco para um abrigo de locomitivas que estou a construir. com base em diferentes ideias que fui vendo cheguei ao dispositivo que está ilustrado nas seguinte figura:

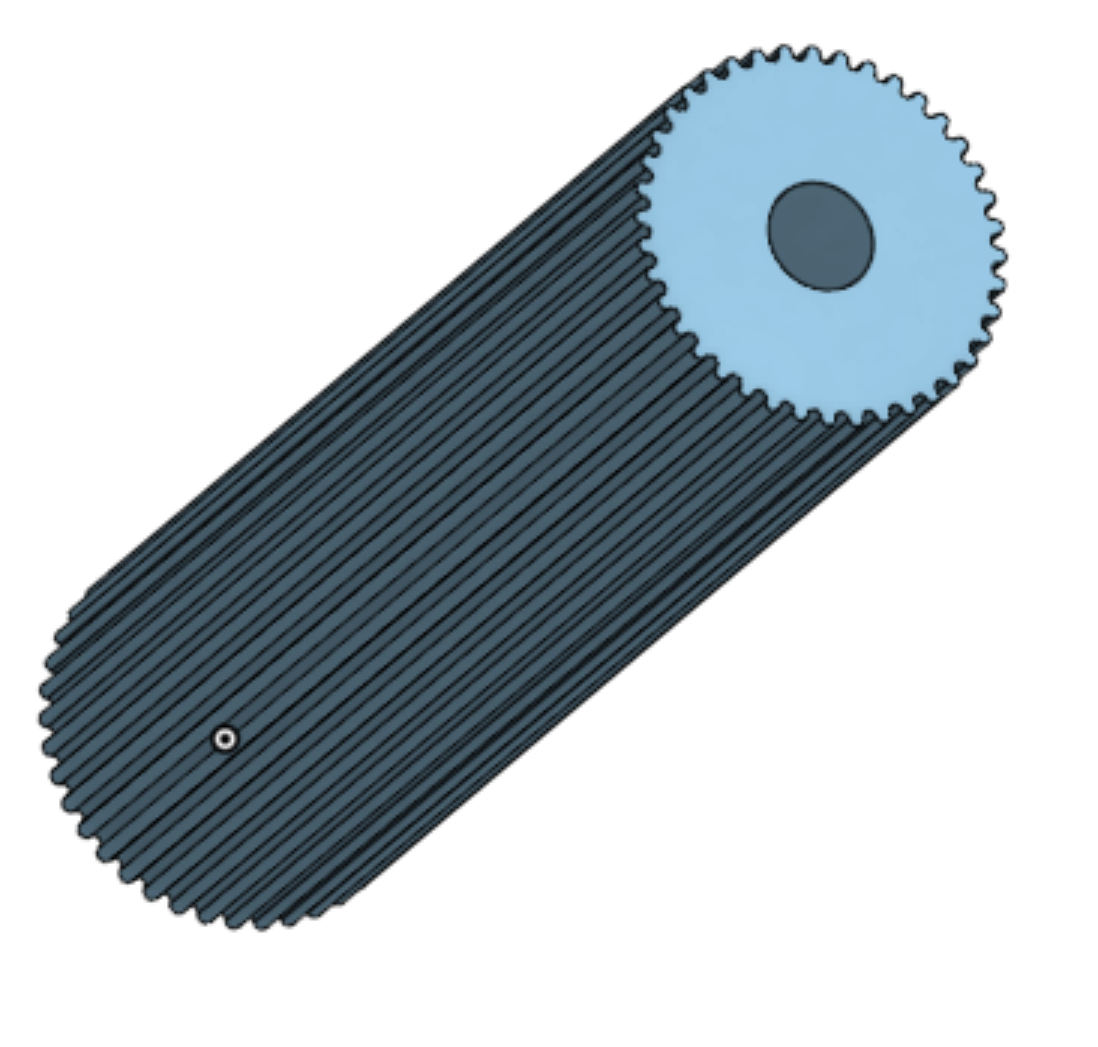

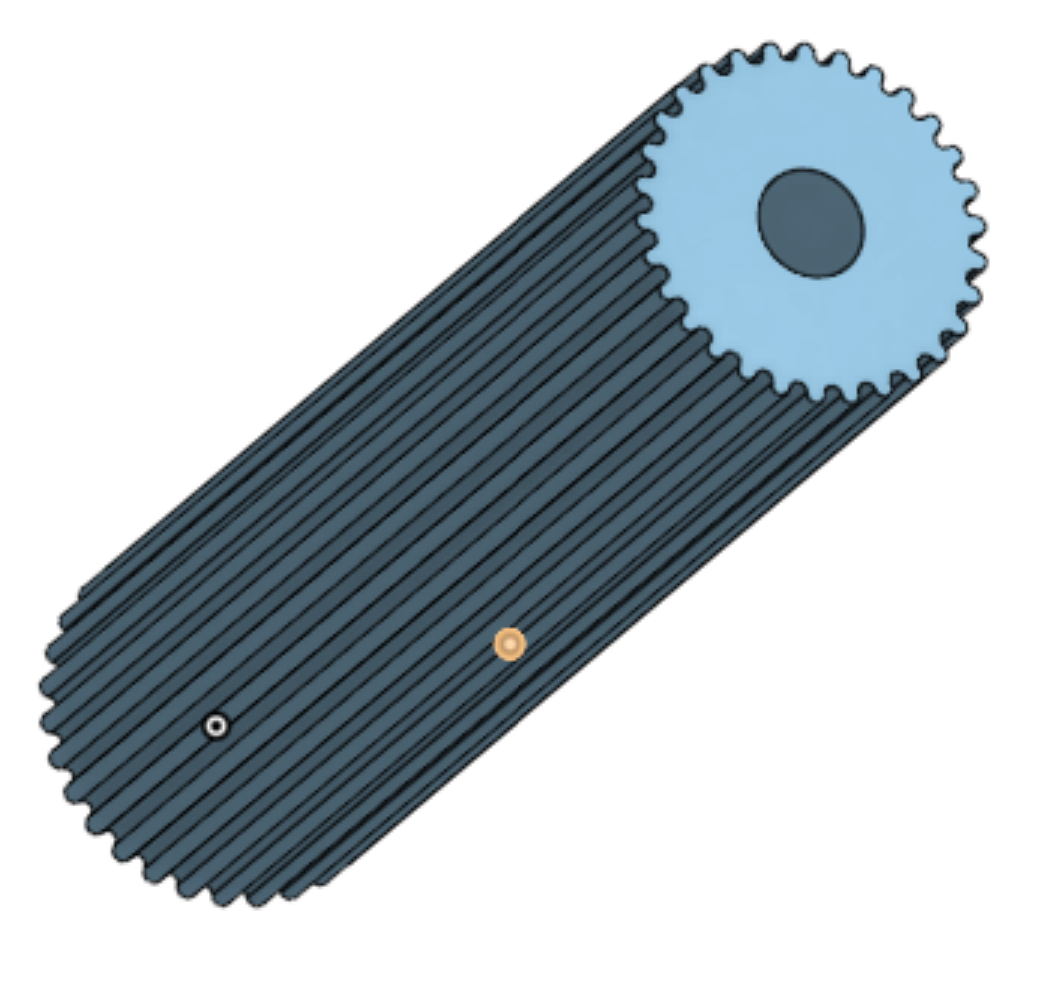

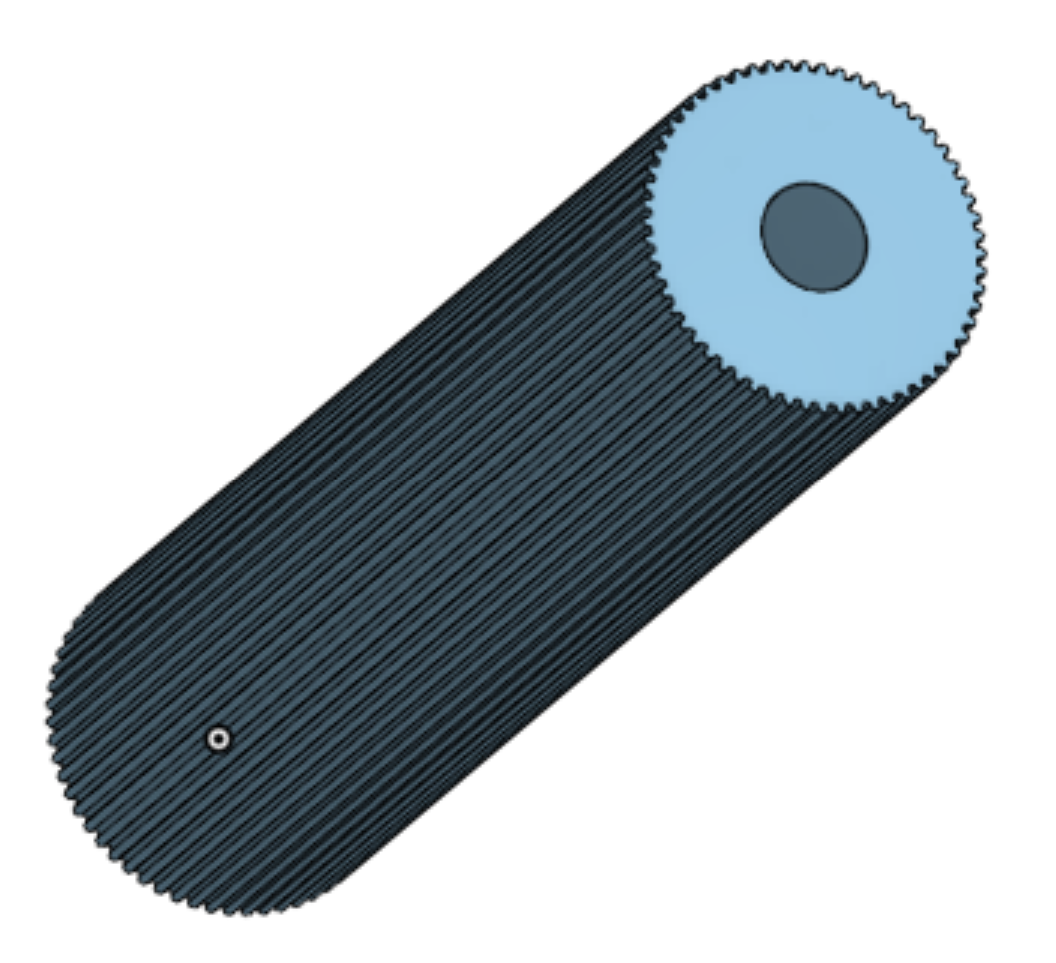

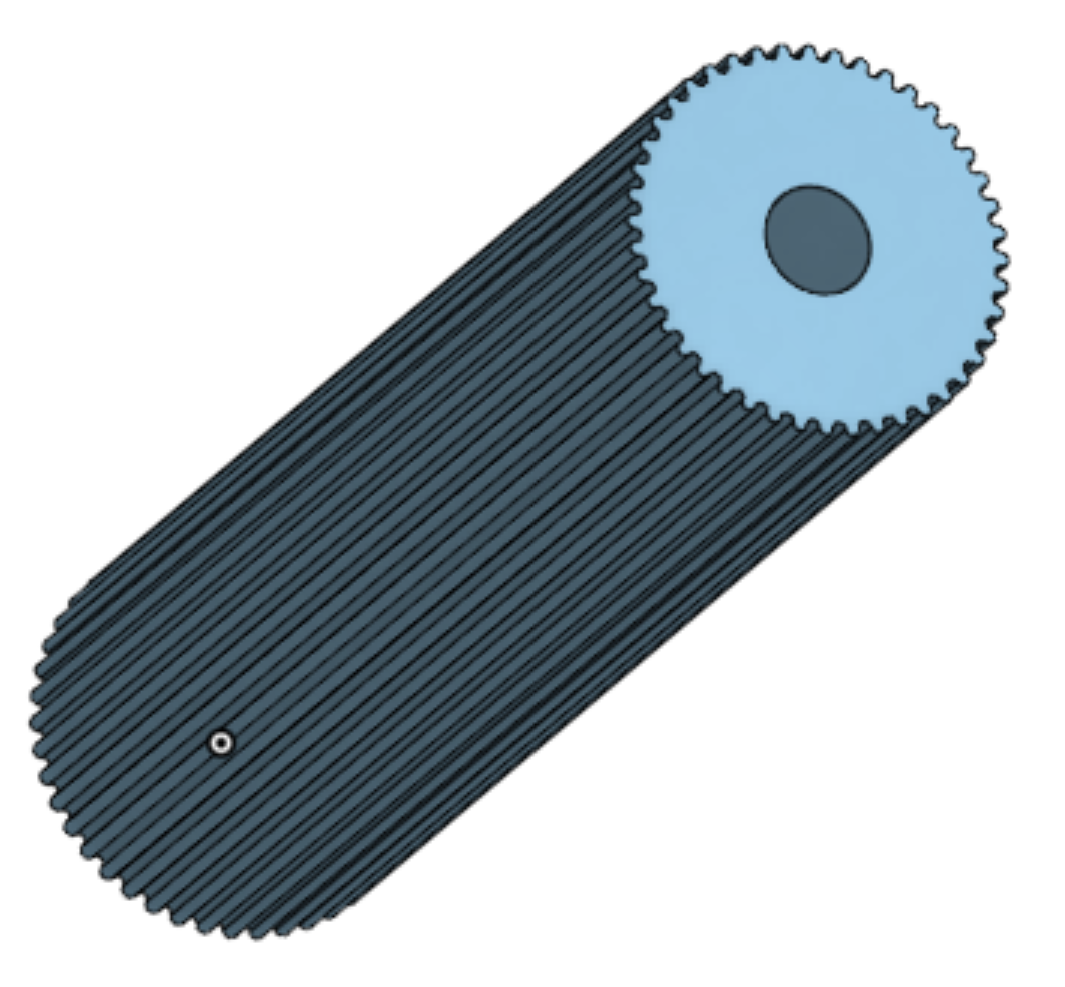

A ideia é poder utilizar diferentes rolos, com um diametro dos dentes entre 0,5 mm e 1 mmm (0.5, 0.75, 0.80 e 1) de modo a se poderem simular diferentes tipos de telhas, seja na escala HO ou noutras.
O seguinte vídeo apresenta o funcionamento de uma primeira versão que foi desenvolvida.
O vídeo ilustra o processo de moldar uma telha utilizando o rolo de com os dentes de 1 mm e uma folha de alumínio de 0.05 mm de espessura. No AliExpress ou Temu consegue-se comprar folha de alumínio com esta espessura. Uma alternativa é a utilização de latas de sumo.
Com base na versão incial desenvolvi uma segunda versão que permite de um modo mais simples a utilização de diferentes rolos. O seguinte vídeo ilustra a ideia base da segunda versão.

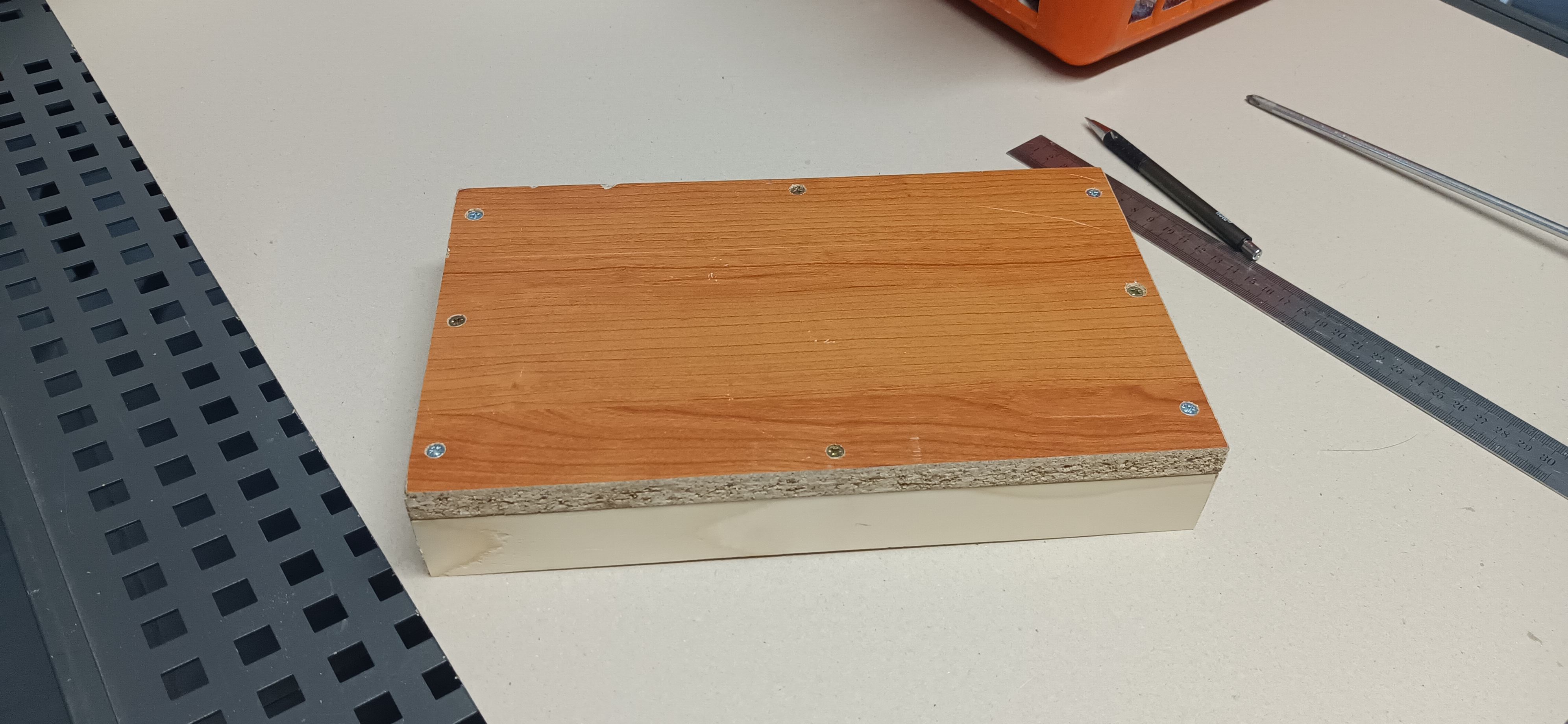

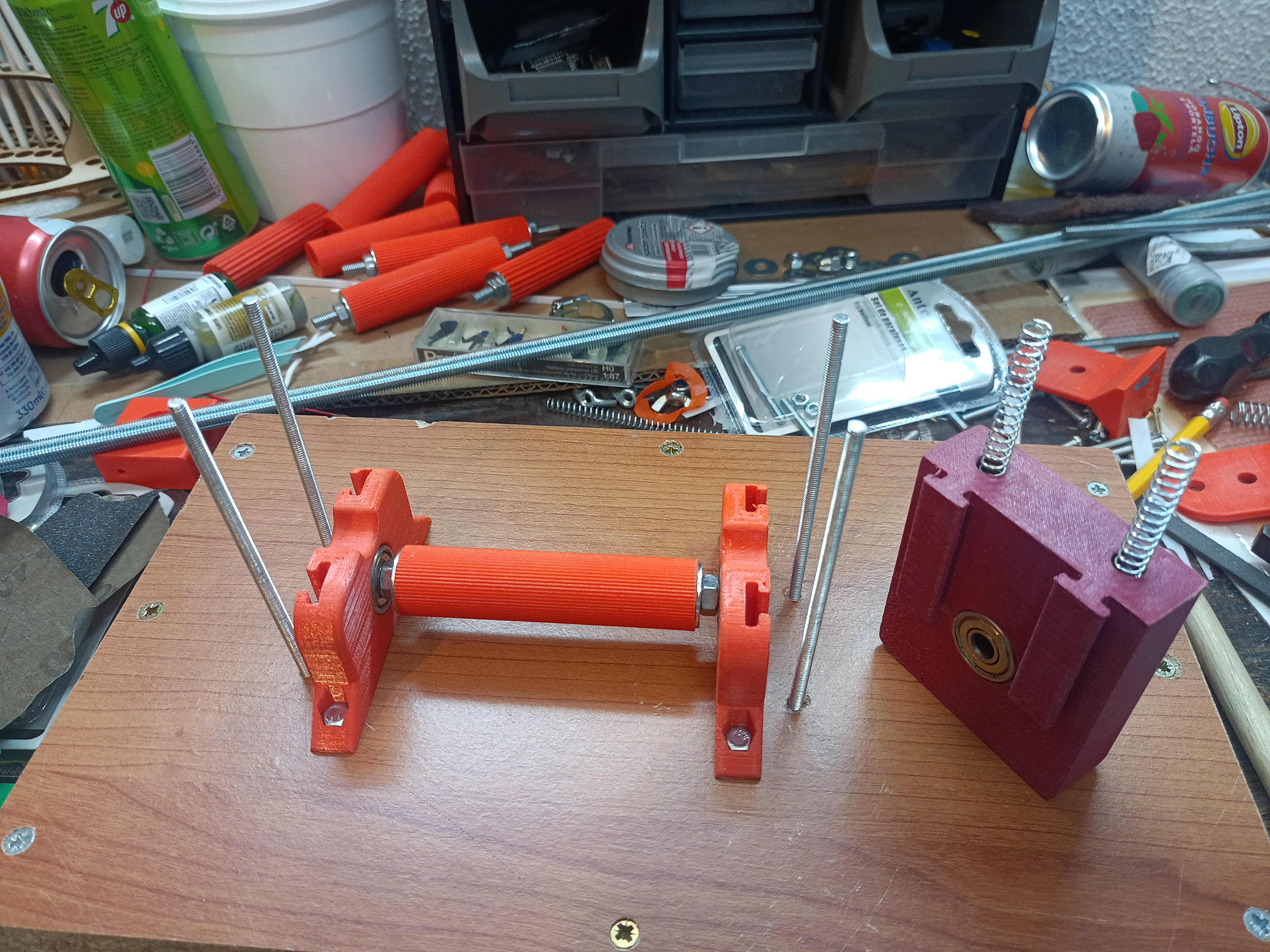

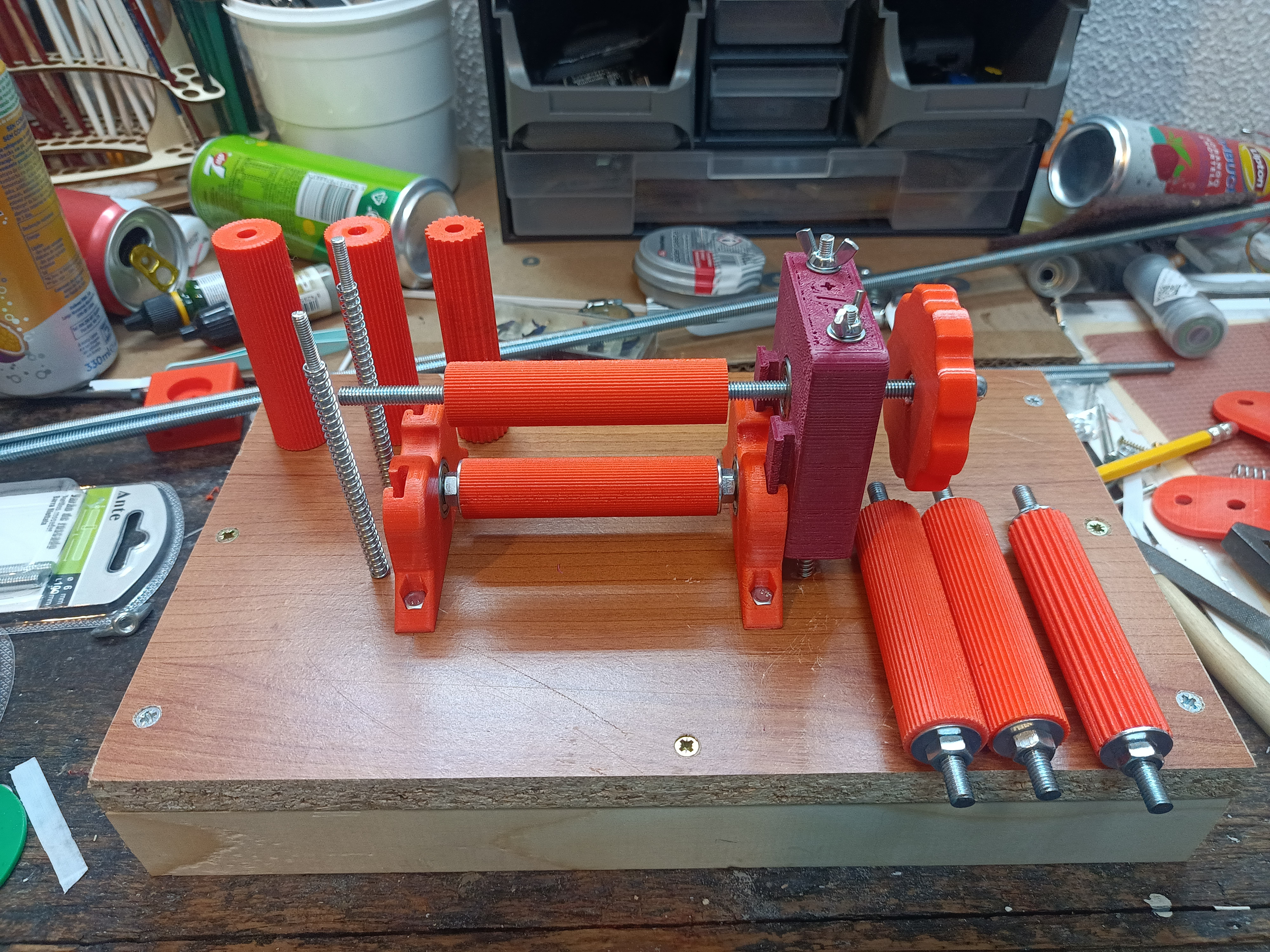

As figuras seguintes ilustram o processo de construção da versão 2 da máquina.
 |
 |
 |
 |
 |
 |
 |
 |
 |

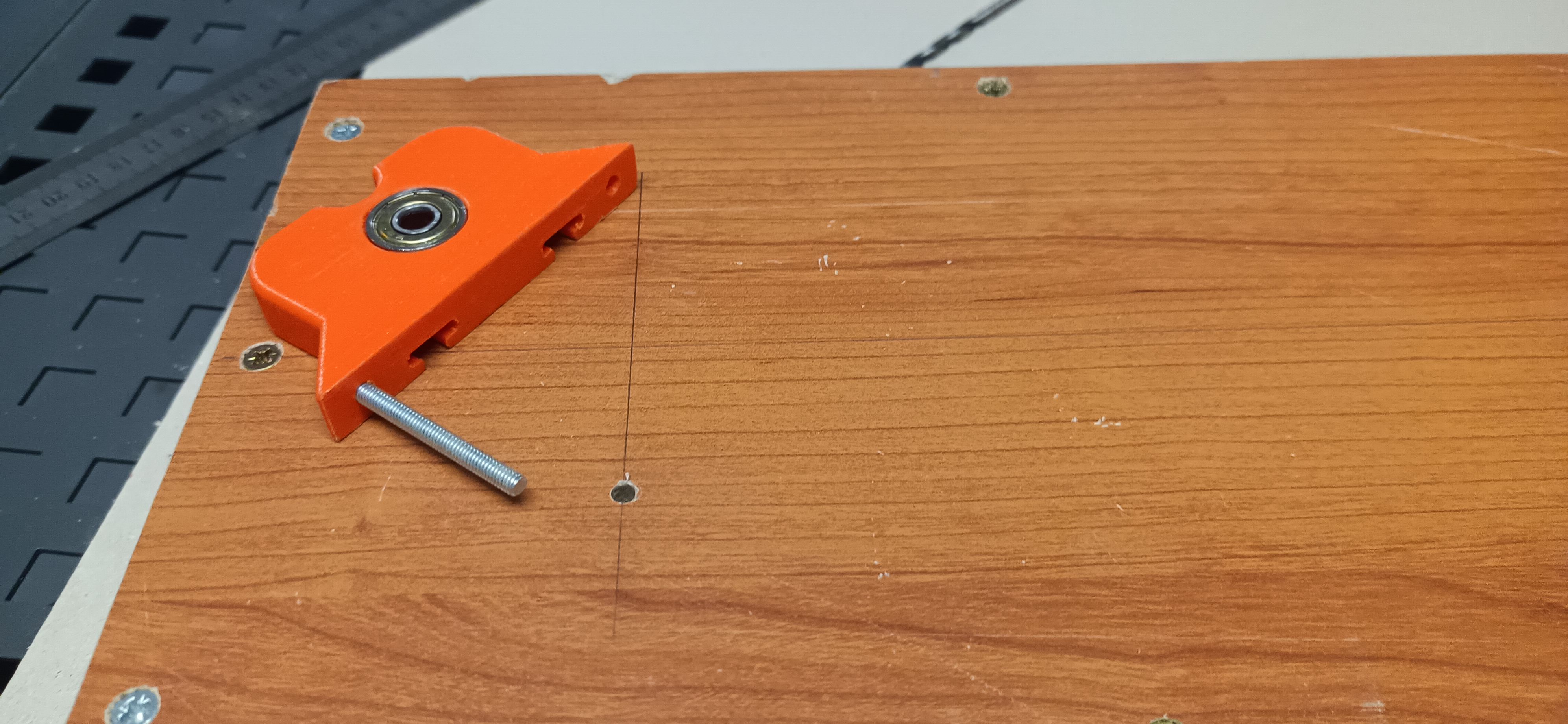

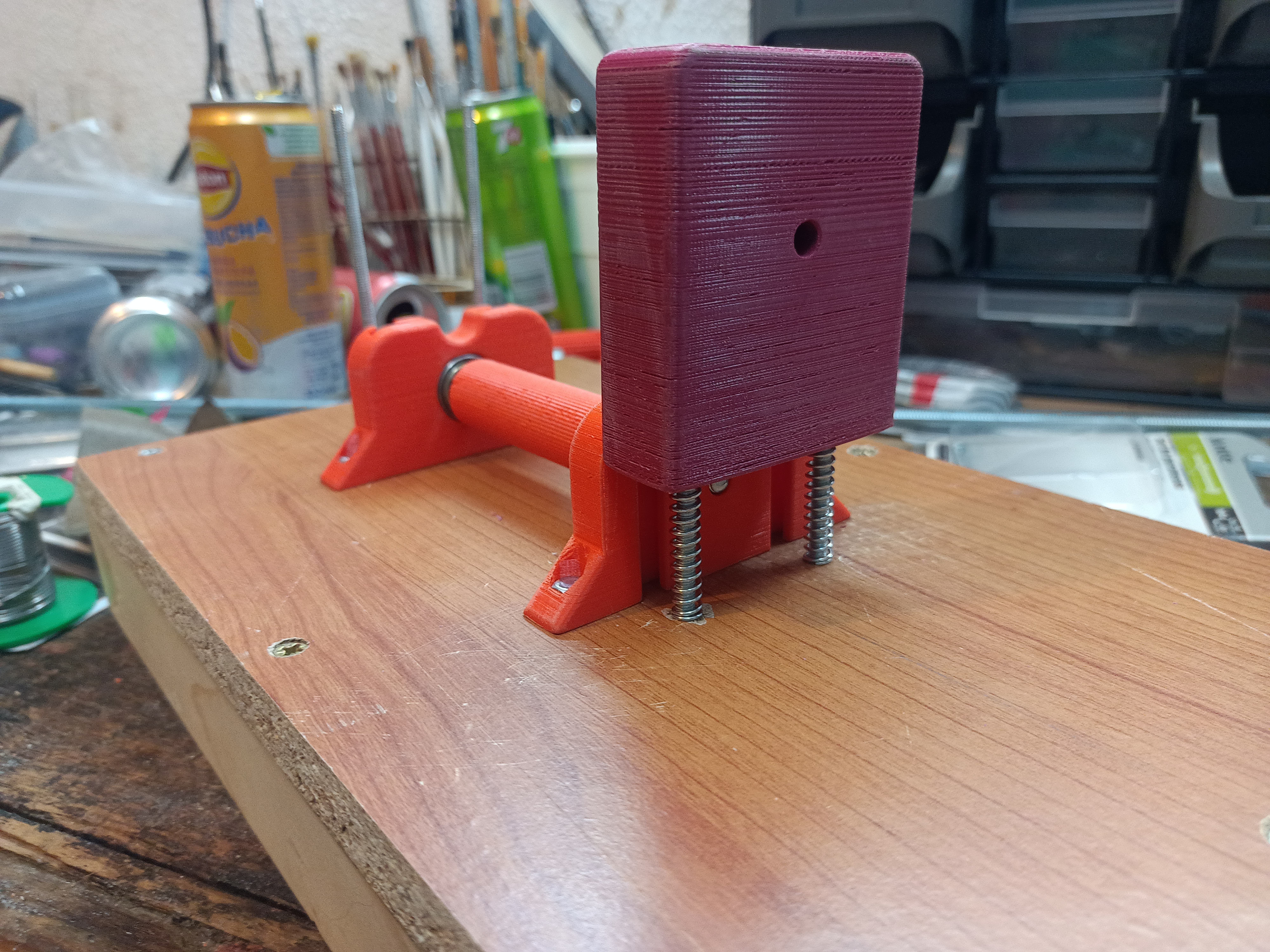

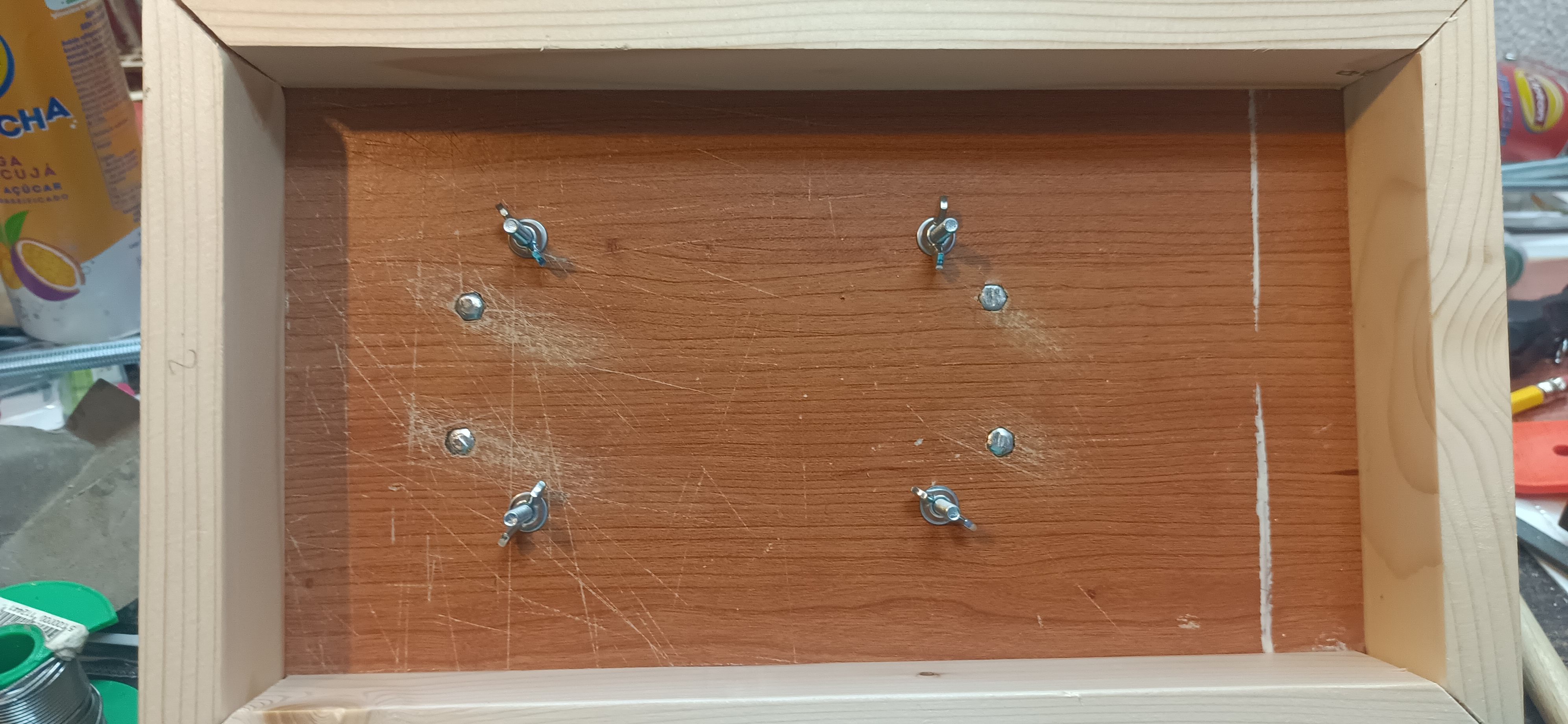

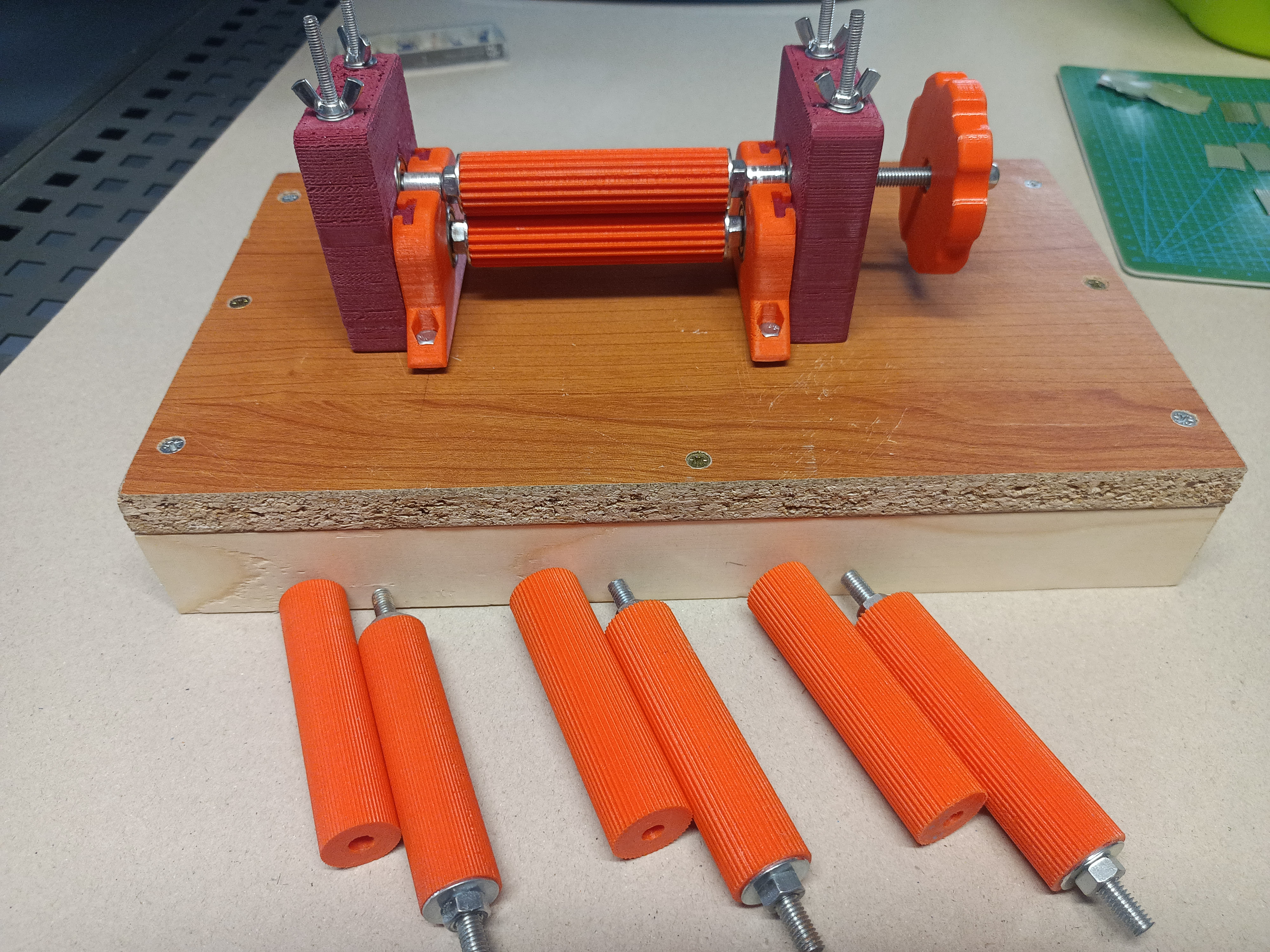

O rolo inferior é fixo à base de madeira utlizando parafusos M4 e porcas de orelhas de modo a facilitar a troca de rolos.

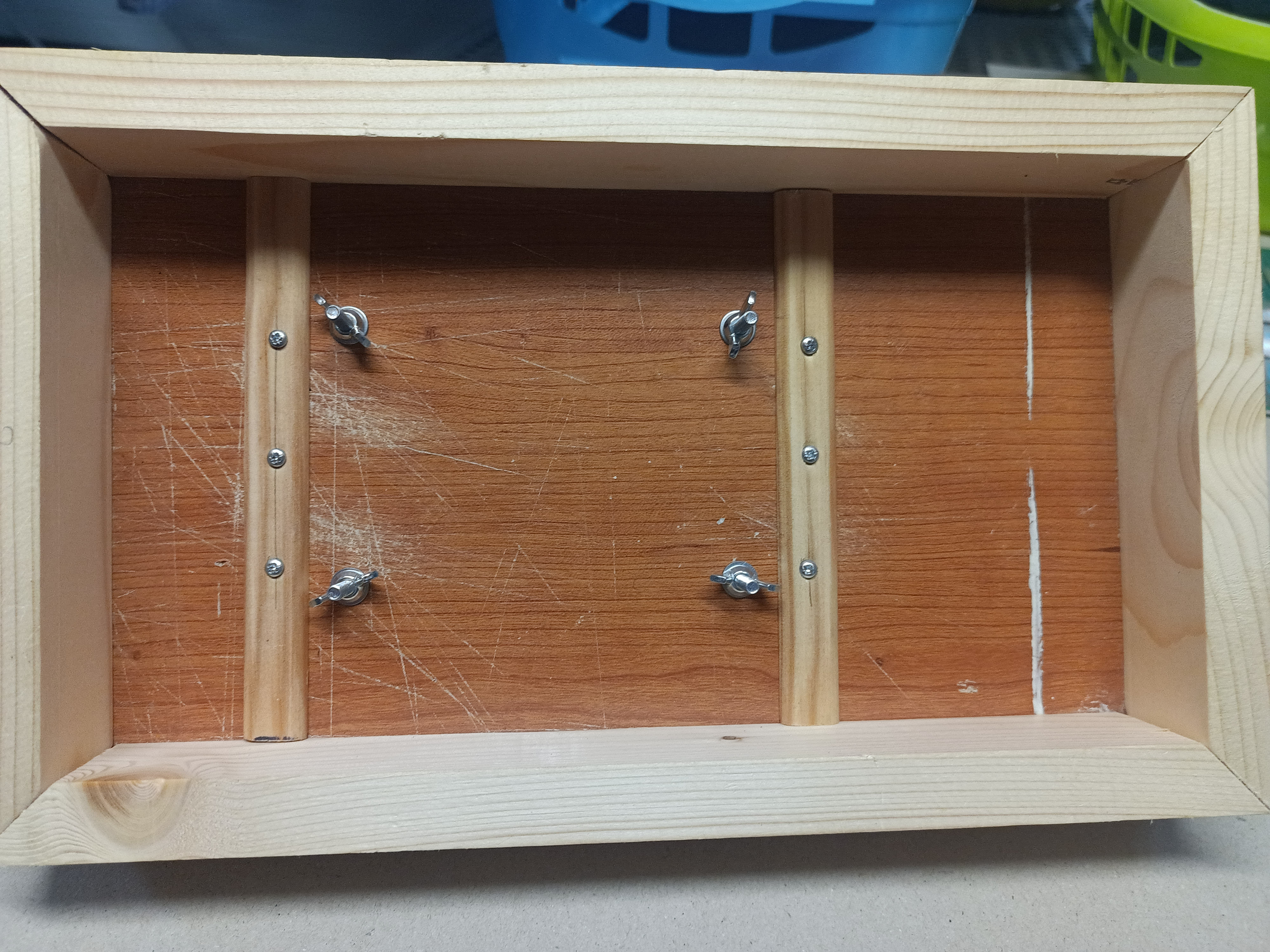

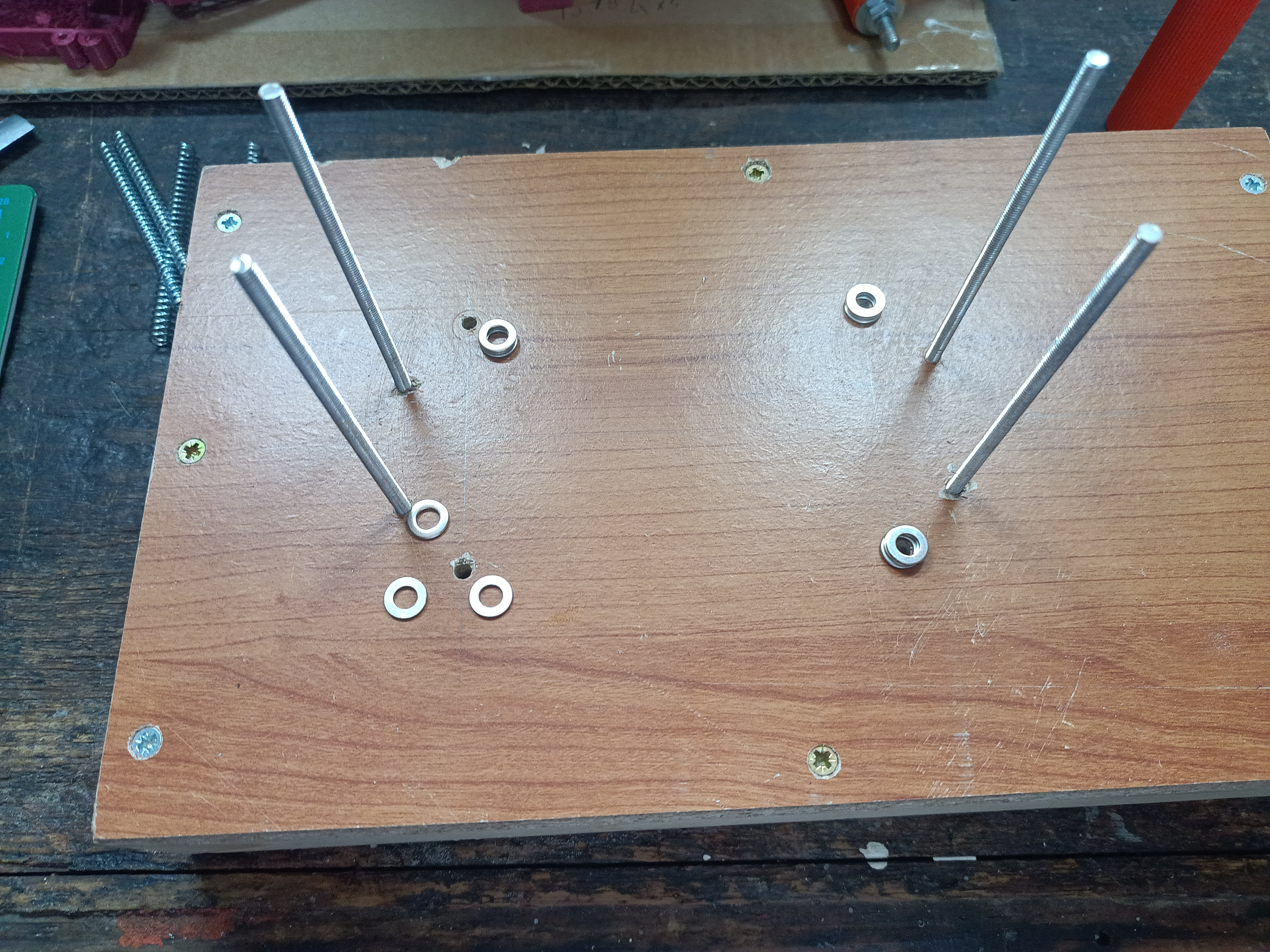

A força de ajuste do rolo superior é controlada por 4 molas que são ajustadas utilizando porcas de orelhas.

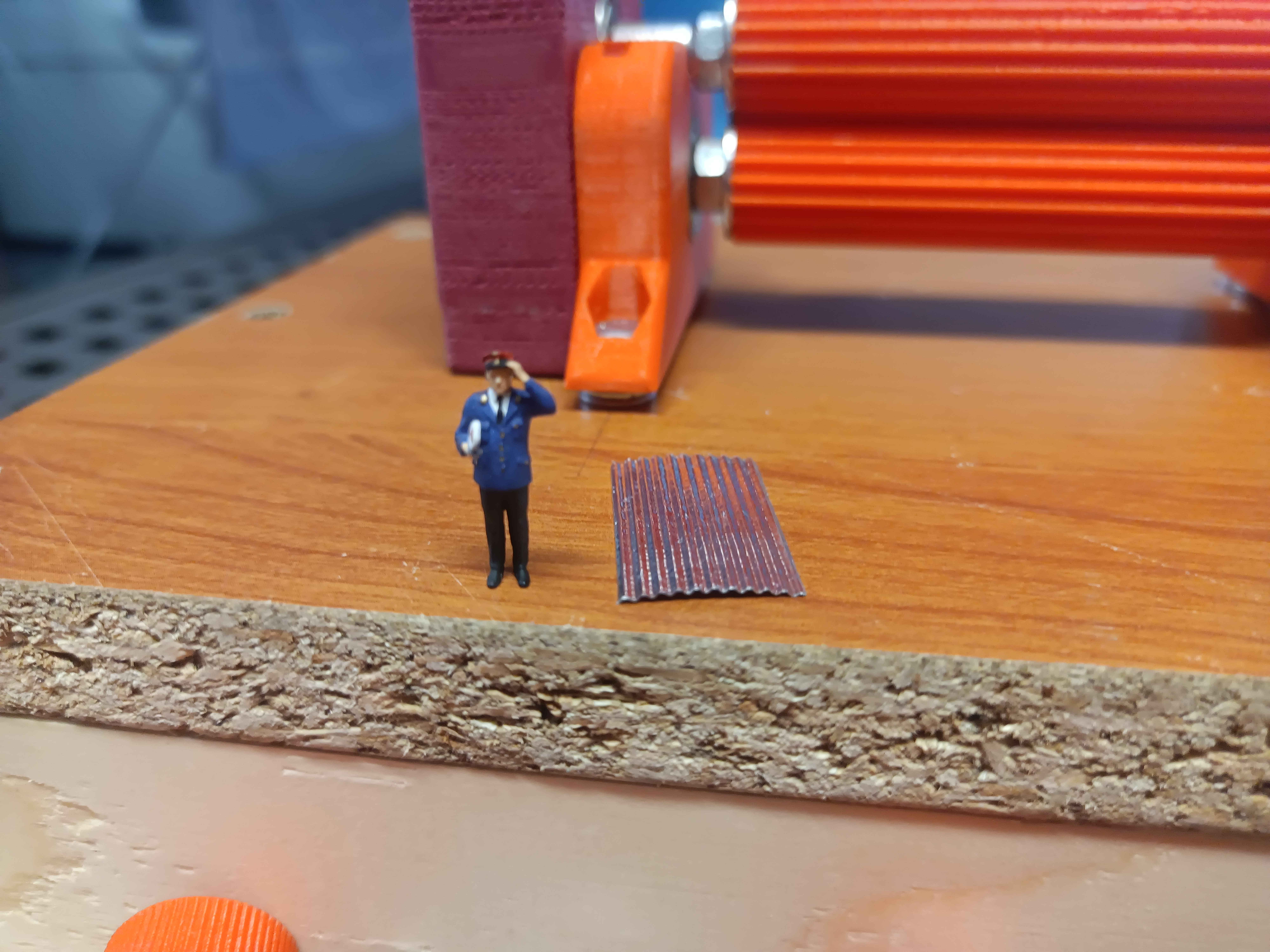

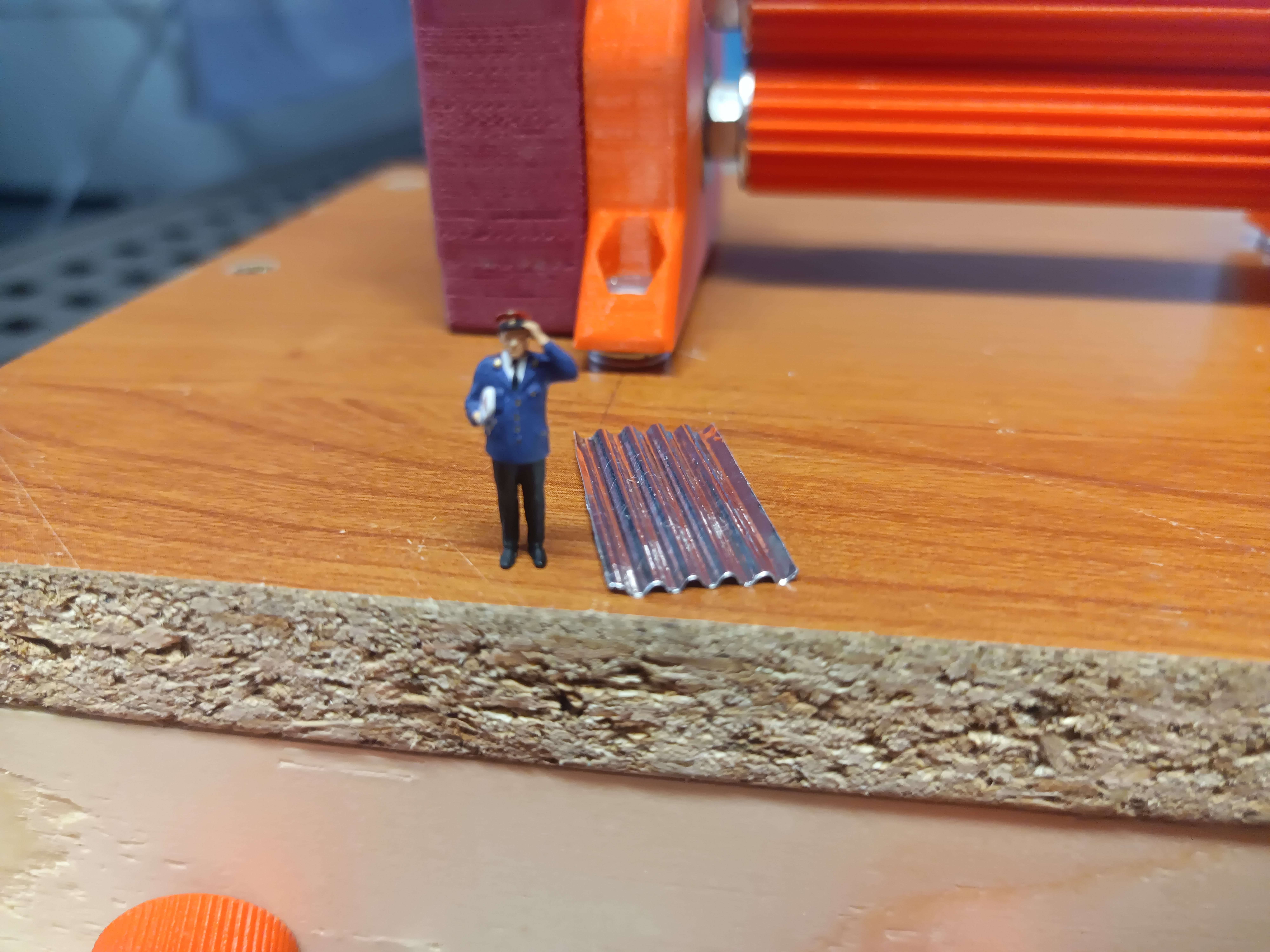

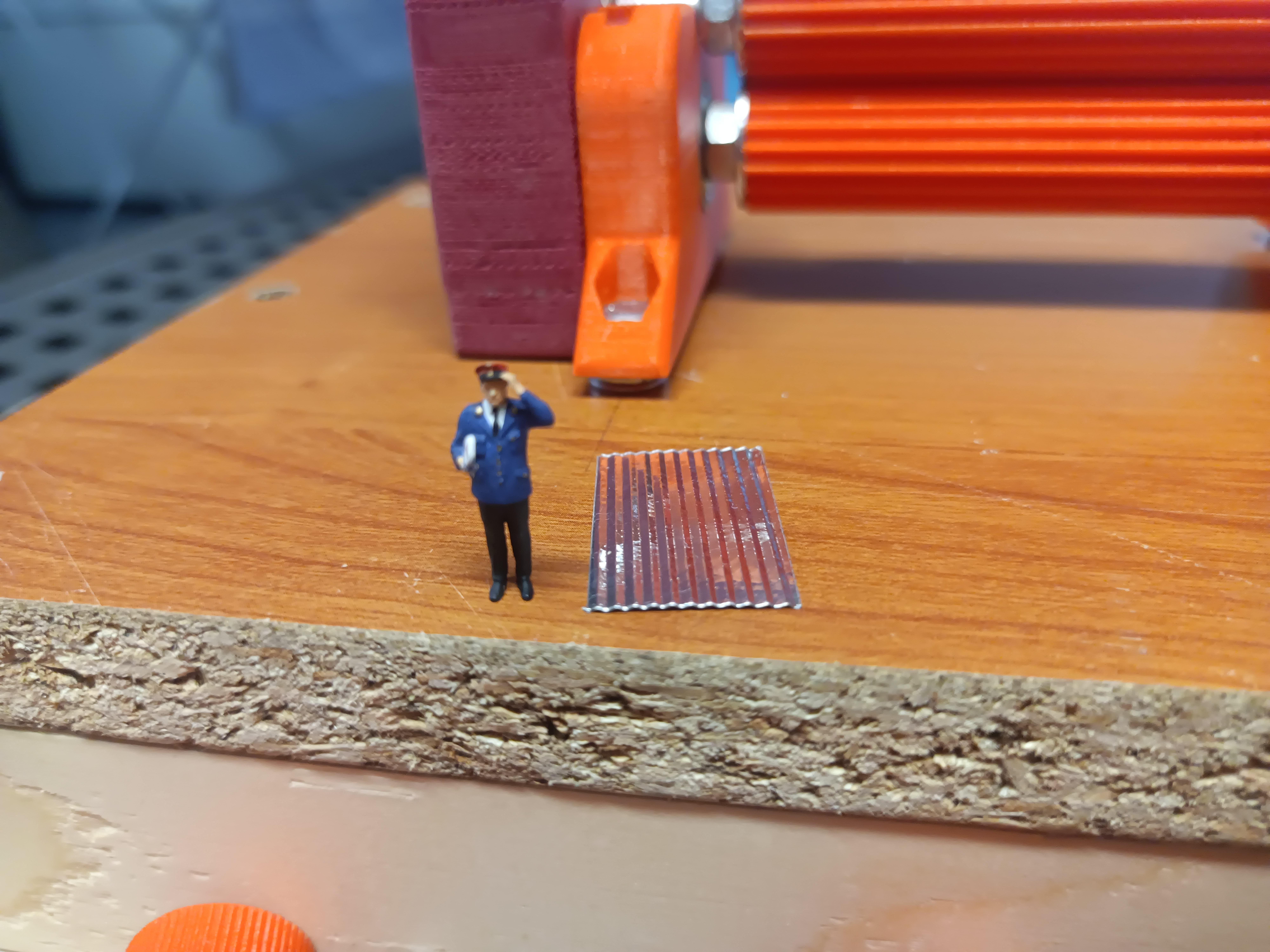

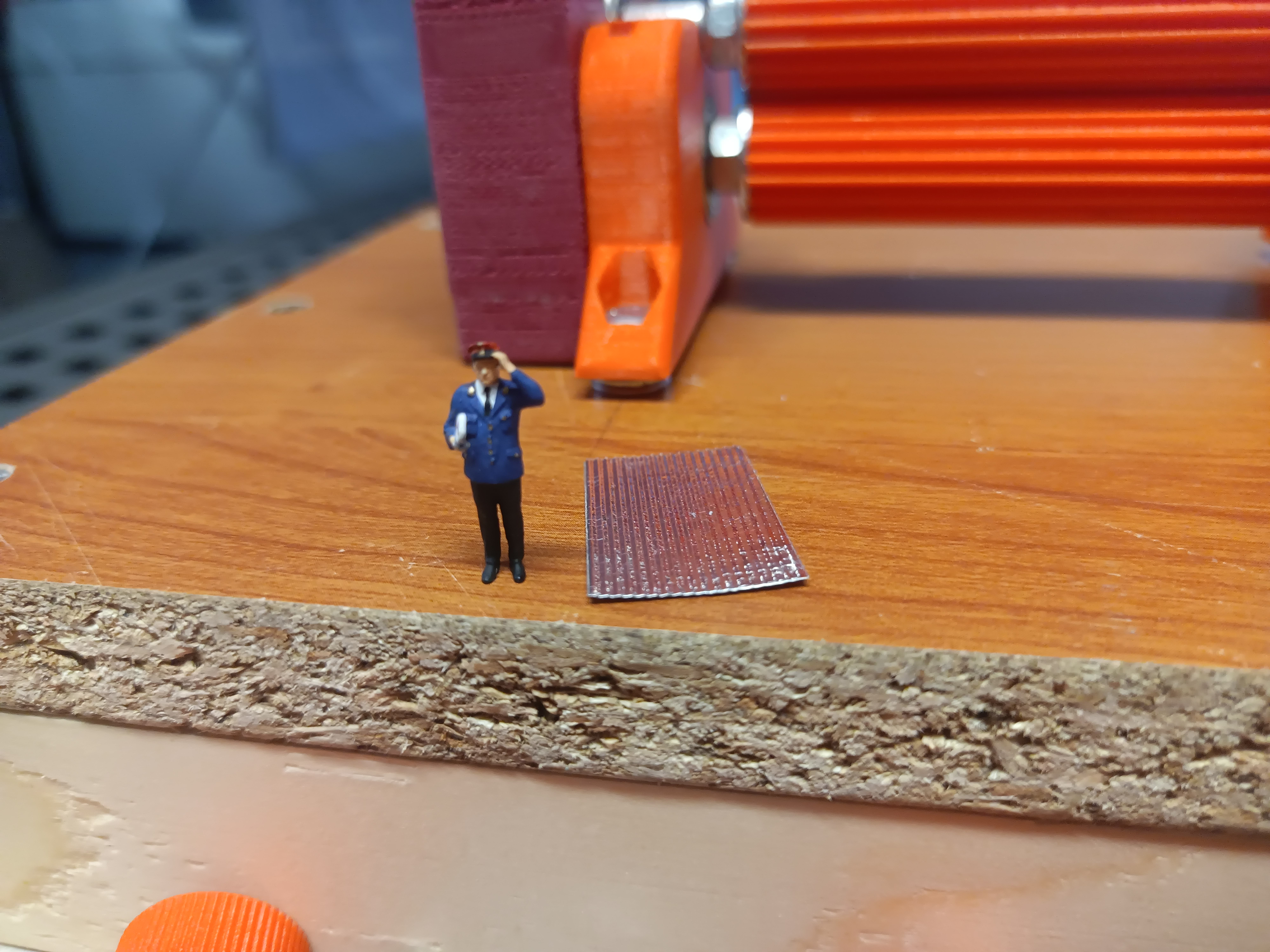

As figuras seguintes apresentam o resultado obtido com os 4 conjuntos de rolos (0.5 mm, 0.75 mm, 0.80 mm e 1 mm) acima indicados. Para melhor perceção do resulado obtido junto de cada chapa foi colocada uma figura na escala HO.

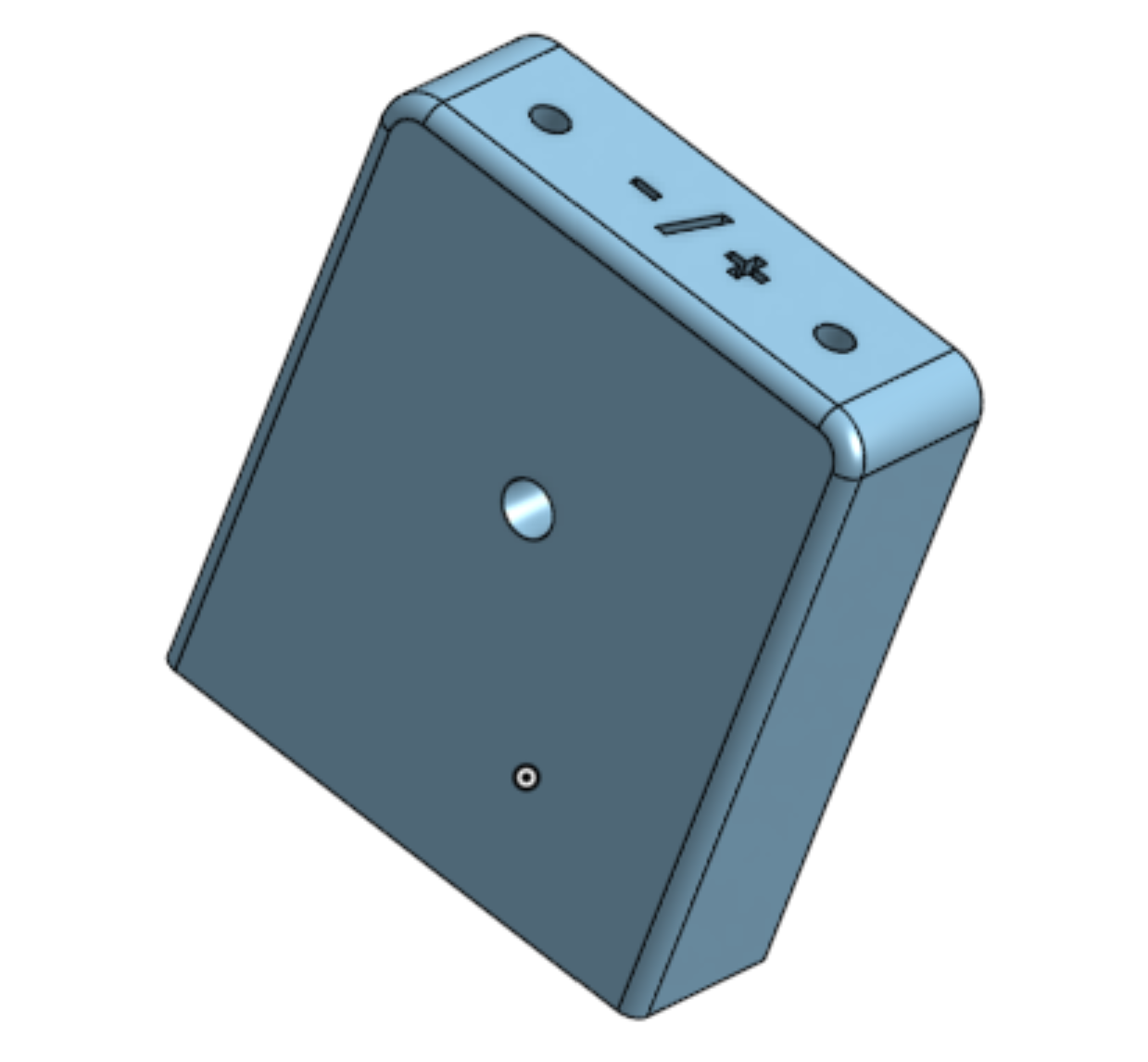

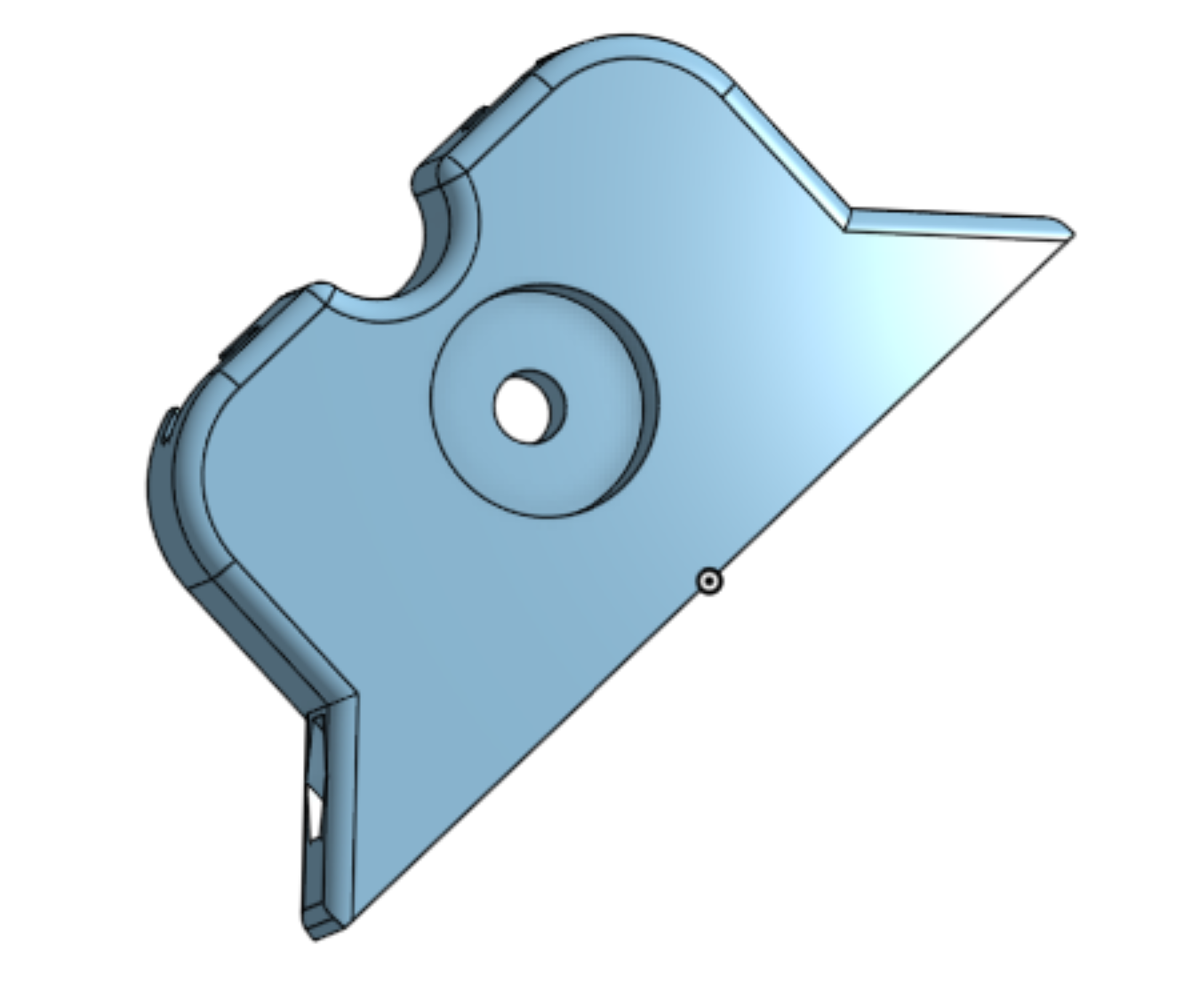

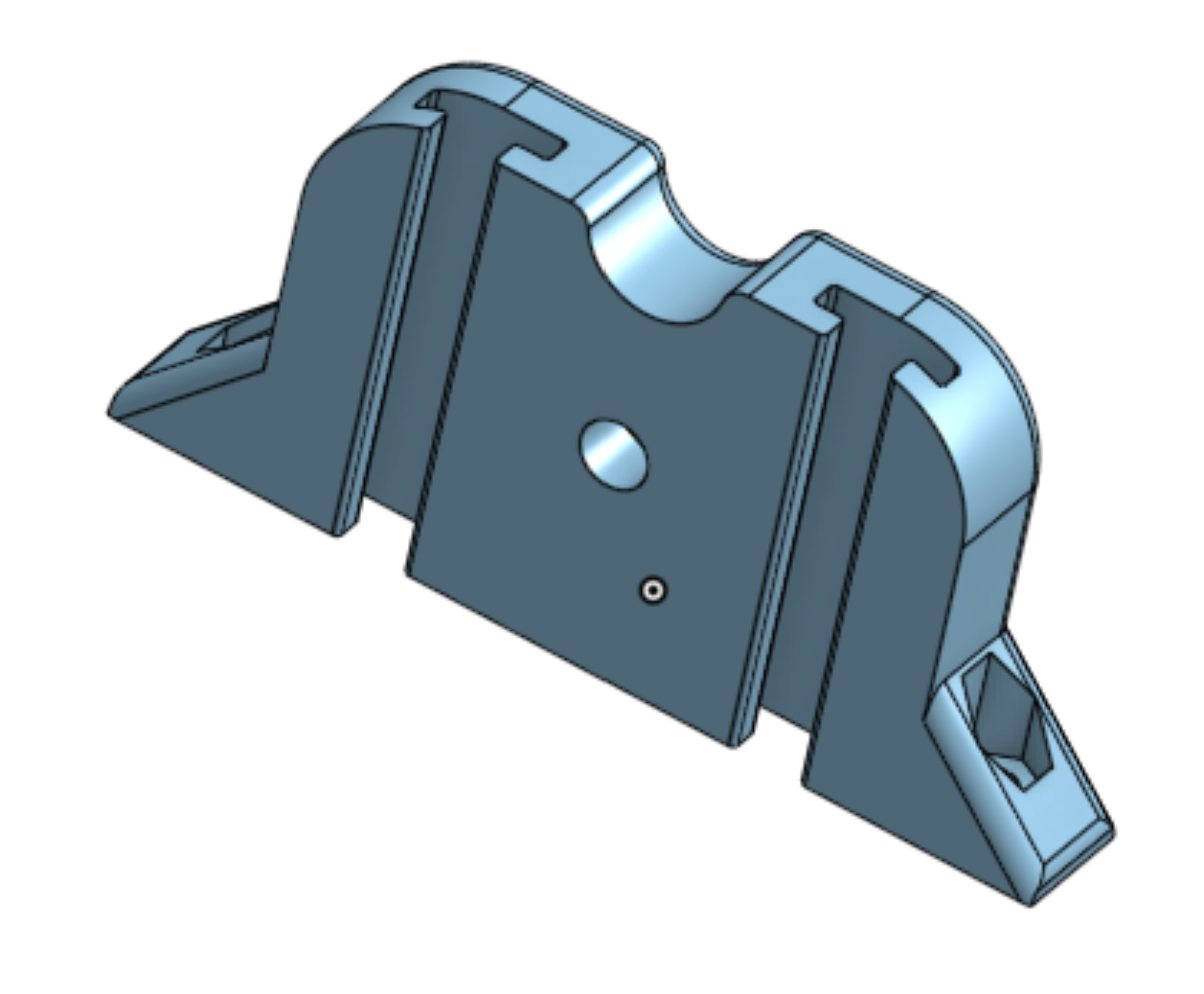

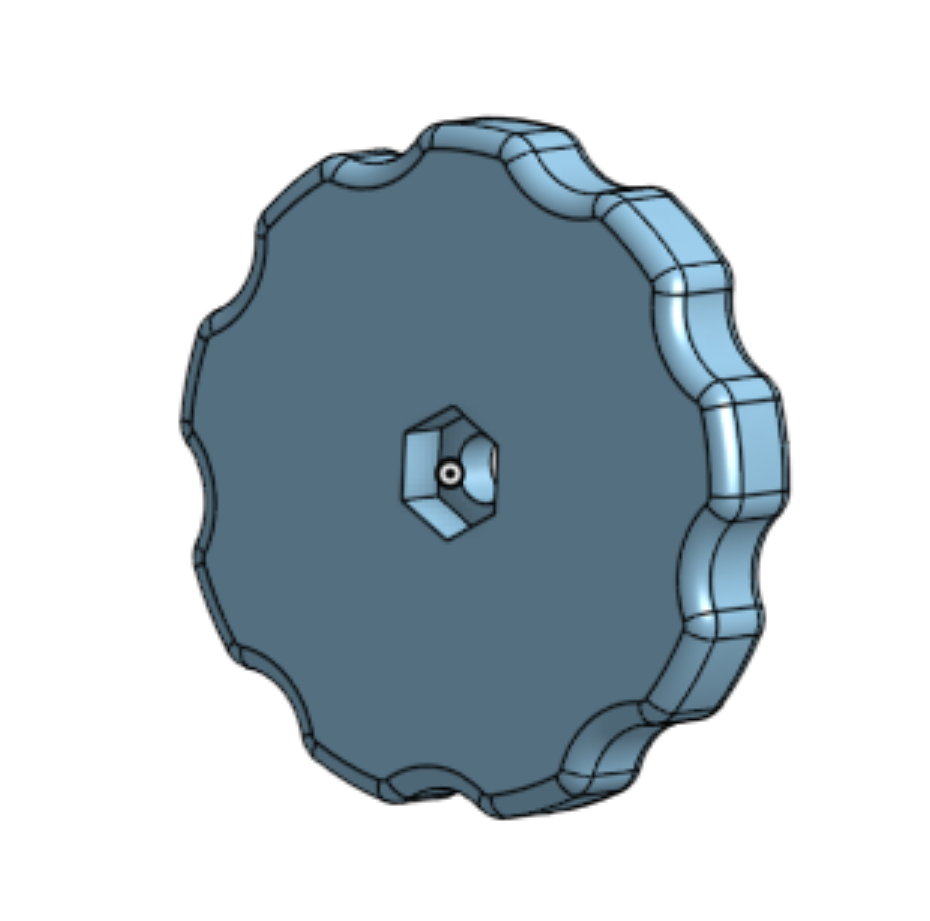

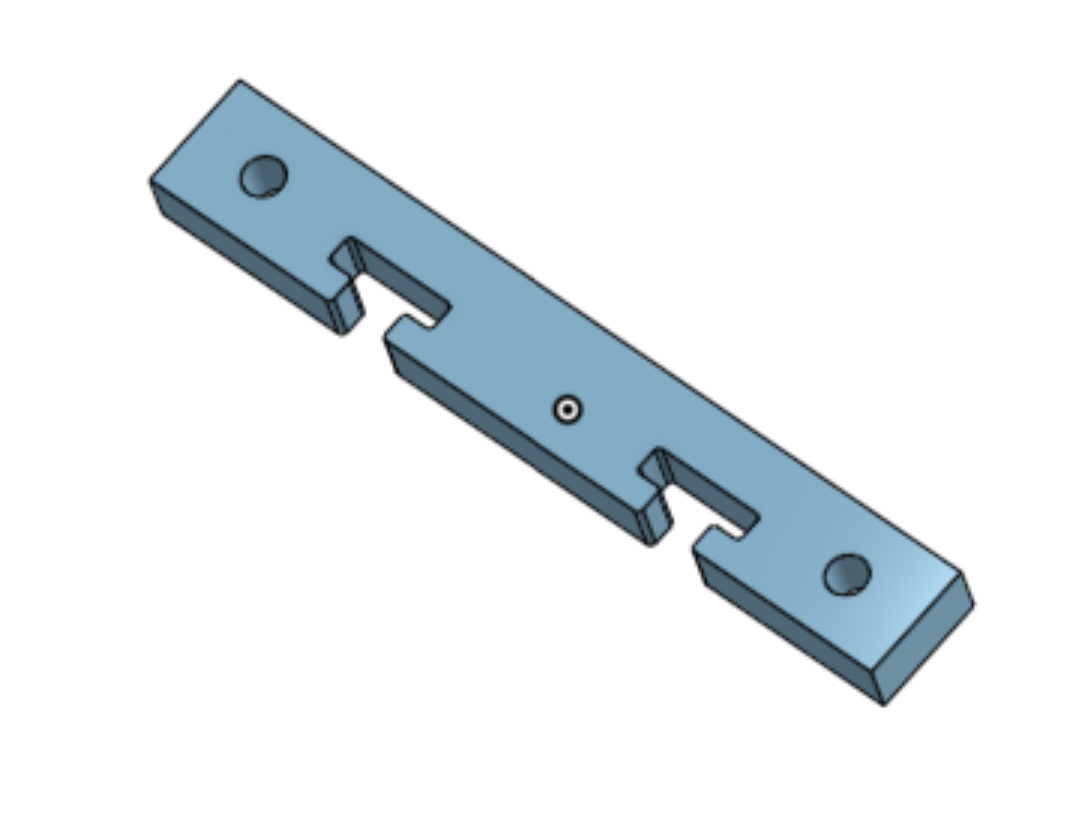

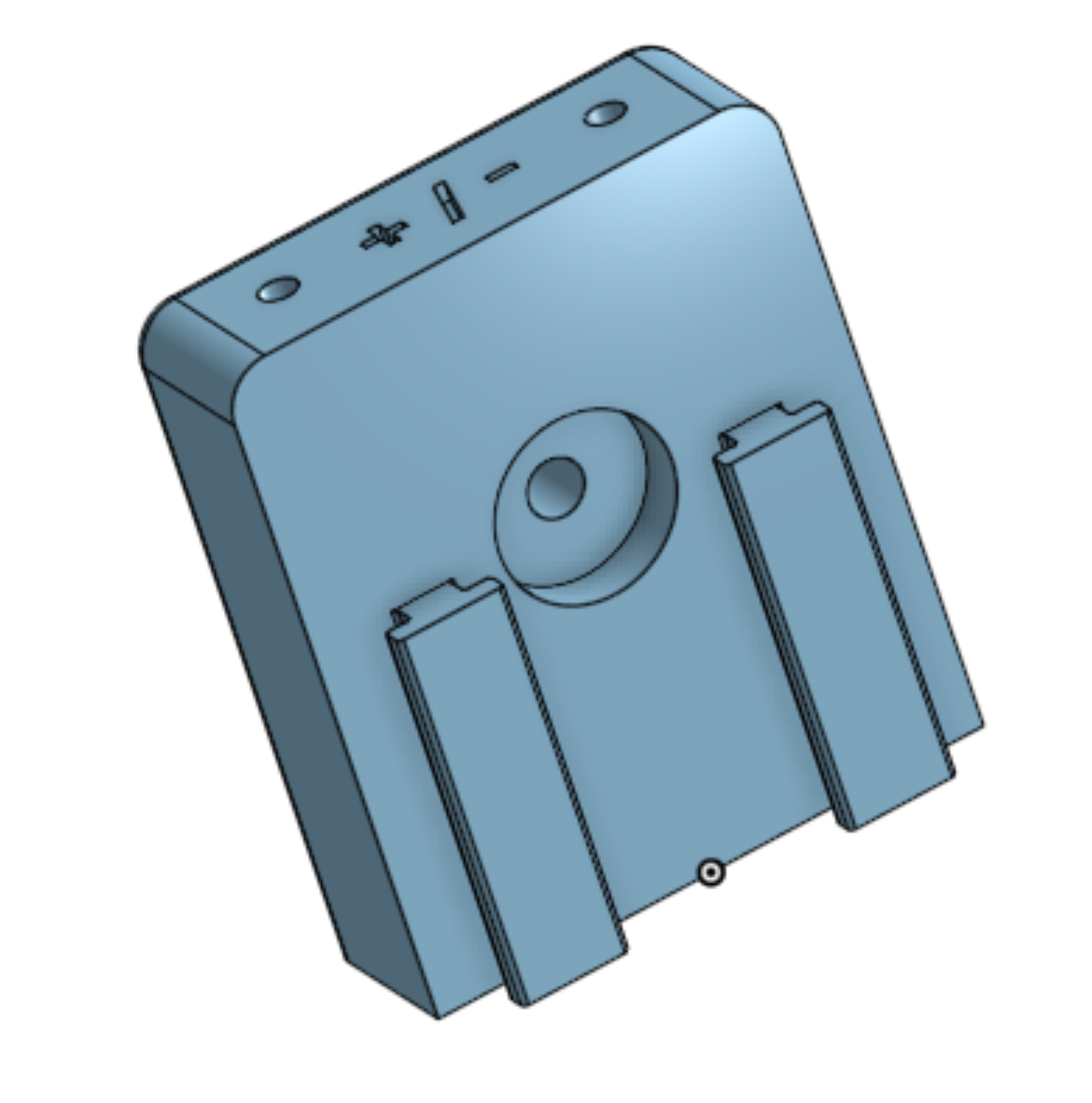

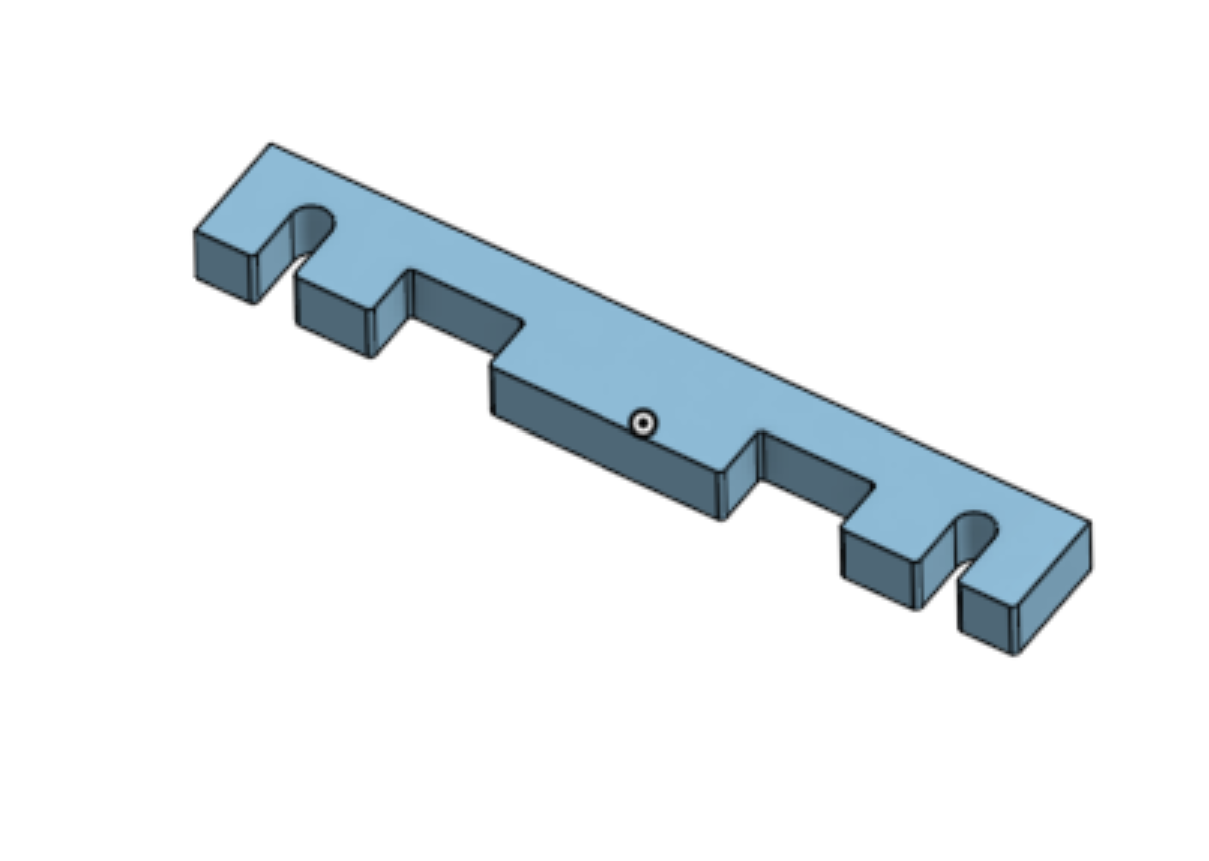

Os rolos, os suportes dos rolos e a "manivela" foram impressos numa impressora 3D em PETG. Para quem pretender construir uma máquina semelhante deixo de seguida o link para o download das diferentes peças.
|
|
|
|
|
|
|
|
|
|
|
A lista de material extra que é preciso é a seguinte:
